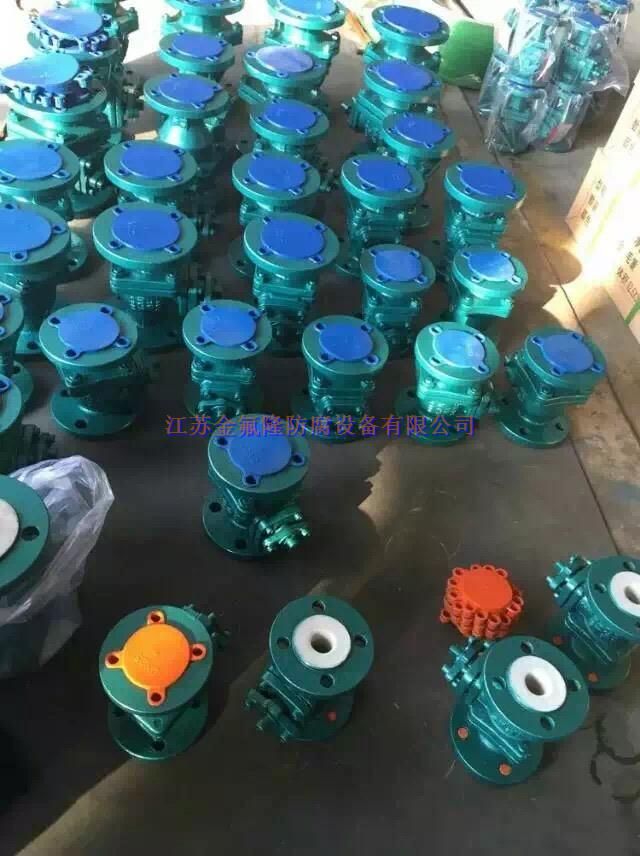

襯氟球閥

襯氟球閥適合在壓力：0~1.6Mpa，溫度150度內長期使用。一、防腐性能除熔融金屬、三氟化氯、六氟化鈾、全氟煤油外，幾乎可以在所有介質中工作，如濃鹽酸、氫氟酸、硫酸、硝酸、磷酸。醋酸、苛性鈉、次氯酸鈉、萘、苯、二甲苯、丙酮、氯氣、甲苯、各種有機溶劑等等。球閥基本系列為Q41F46 型，可分為對分（二片）式和三片式兩種結構型式，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點： 1.采用FEP襯里層的球閥，化學穩定性良好，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質； 2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護； 3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用性； 4.結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；

訂購熱線：0517-86408018

襯氟球閥適合在壓力：0~1.6Mpa，溫度150度內長期使用，按氟塑料材質可分為兩種：

一、F46適合130度以下長期使用；

二、PFA適合180度以下長期使用。

球閥基本系列為Q41F46 型，可分為對分（二片）式和三片式兩種結構型式，除具有一般球閥所具有的流體阻力小，啟閉速度快，結構簡單外，還有以下優點：

1.采用FEP襯里層的球閥，具有極高的化學穩定性，可以適用除“熔融堿金屬和元素氟”，以外其它任何強腐蝕性質；

2.采用全通徑、浮動球結構，閥門可在整個壓力范圍內進行無泄漏關閉，更便于管路系統的通球掃線和管路維護；

3.啟閉件球體與閥桿鑄（鍛）為一體，杜絕了由于壓力變化引起閥桿沖擊承壓件內的可能性，從根本上保證了工程中的使用性；

4.結構緊湊合理，閥體內腔空間小，減小了介質滯留，另外，特殊的模壓工藝，使密封面致密度良好，加之人字環形PTFE填料組合，使閥門達到零泄漏；

Q41FS系列球閥主要性能參數　　襯里材料

公稱通徑:DN15~400(mm)　　　　聚全氟乙丙烯 FEP F46

公稱壓力:PN1.0~2.5(Mpa)　　　　可溶性四氟 PFA FA

使用溫度:-20~180℃　　　　　　　　聚偏氟乙烯 PVDF F2

結構形式:直通式　　　　　　四氟乙烯/乙烯 ETFE F40

連接方式:法蘭

閥體材料:鑄鋼、碳鋼、不銹鋼

驅動裝置：手動、氣動執行器、電動執行器

適用介質：強酸、強堿、強氧化性介質

公稱通徑		標準值								參考值
DN（mm）/td>	NPS (inch)	L	D		D1	D2	f	b	Z-φd	Do	H	W(kg)
DN（mm）/td>	NPS (inch)	PN1.6(MPa)
15	1/2	140		95	65	45	2	14	4-φ14	120	80	3
20	3/4	140		105	75	55	2	16	4-φ14	140	90	3.9
25	1	150		115	85	65	2	16	4-φ14	160	100	4.5
32	11/4	165		135	100	78	2	18	4-φ18	160	110	6.5
40	11/2	180		145	110	85	3	18	4-φ18	200	120	8
50	2	200		160	125	100	3	20	4-φ18	250	135	11
65	21/2	220		180	145	120	3	20	8-φ18	300	145	15.51
80	3	250		195	160	135	3	22	8-φ18	350	185	19
100	4	280		215	180	155	3	24	8-φ18	240	195	26
125	5	320		245	210	185	3	26	8-φ18	500	210	44
150	6	360		280	240	210	3	28	8-φ23	200*	450	70
200	8	457		335	295	265	3	30	12-φ23	240*	190	110
250	10	533		405	355	320	3	32	12-φ25	240*	550	220
300	12	610		460	410	375	4	34	12-φ25	280*	600	280
350	14	686		520	470	4	38	16-φ25	320*	675	41
